Проекционный индикатор навигационной обстановки ПИНО

Индикатор ПИНО конструктивно был выполнен в виде двух блоков: блока индикации и блока управления и питания. Диаметр экрана-200мм, длина перфори-рованной цветной позитивной плёнки составляла 200мм, ширина 70мм. Проекционная система содержала два объектива, обеспечивающих увеличение в 10Х и 20Х, поворот изображения на экране-оптический на 360?. Микрофильм содержал одну или две маршрутные карты полёта (1:2.000.000, 1:1.000.000) и несколько крупномасштабных карт районов посадки (1:500.000, 1:250.000), уменьшенных соответственно в 10 и 20 раз. Перфорирование микрофильма производилась на специально сконструированном прецизионном станке, что гарантировало высокую точность управления микрофильмом, поскольку датчик обратной связи следящей системы был механически сцеплен с микрофильмом посредством перфорационных отверстий. Как уже указывалось, одним из важных компонентов ПИНО является проекционная оптическая система, содержащая в своём составе оптический элемент для поворота изображения карты на экране на угол 0360. К проекционной оптической системе были предъявлены следующие техниче-ские требования:

Обеспечение максимальной яркости изображения карты на экране с учётом допустимого светового и теплового воздействия на микрофильм;

Достижение наилучшего эффекта наблюдаемости изображения на экране с рабочих мест пилотов в условиях высокой внешней освещённости в кабине;

Минимальная дисторсия по экрану;

Минимальные ошибки при повороте изображения.

В процессе разработки оптической системы анализировались различные схемы, основанные на призмах Пехана, Дове, трёхкомпонентной призмы профессора М. М. Русинова. В результате поиска альтернативной схемы, отвечающей вышепе-речисленным требованиям, в ГИПО была разработана не имеющая аналогов оригинальная проекционная система (Авторы: Ю. Г. Кожевников, М. В. Дорофеева, М. З. Львовский, Б. Н. Бардин). Для достижения наилучших условий наблюдения формируемого на экране изображения с рабочих мест пилотов был разработан специальный просветный экран (Автор: Ю. Г. Кожевников). При разработке ПИНО были решены сложнейшие технические задачи, связанные с созданием высокоточных автоматических приводов, обеспечивающих продольное и поперечное перемещение микрофильма, механизмов вращения трафаретов, с нанесенными на них круговыми шкалами для отсчёта угловых параметров, механизма переключения объективов для изменения кратности увеличения, системы ручного управления картой с переменной скоростью для быстрой и точной её установки в исходное положение и др. Для обеспечения настройки, проверки и испытаний ПИНО в заводских и эксплуатационных условиях была разработана специальная контрольно-проверочная аппаратура. Для проведения наземных и лётных испытаний в составе оборудования самолёта ТУ-144, была изготовлена ограниченная партия опытных образцов ПИНО.

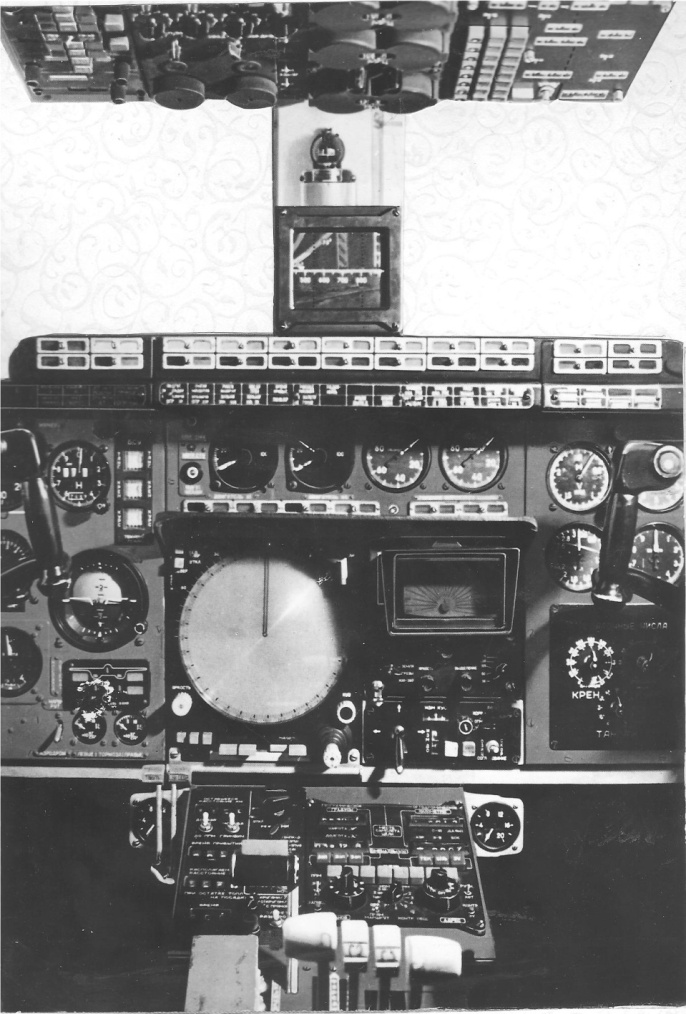

ПИНО на приборной доске ТУ-144

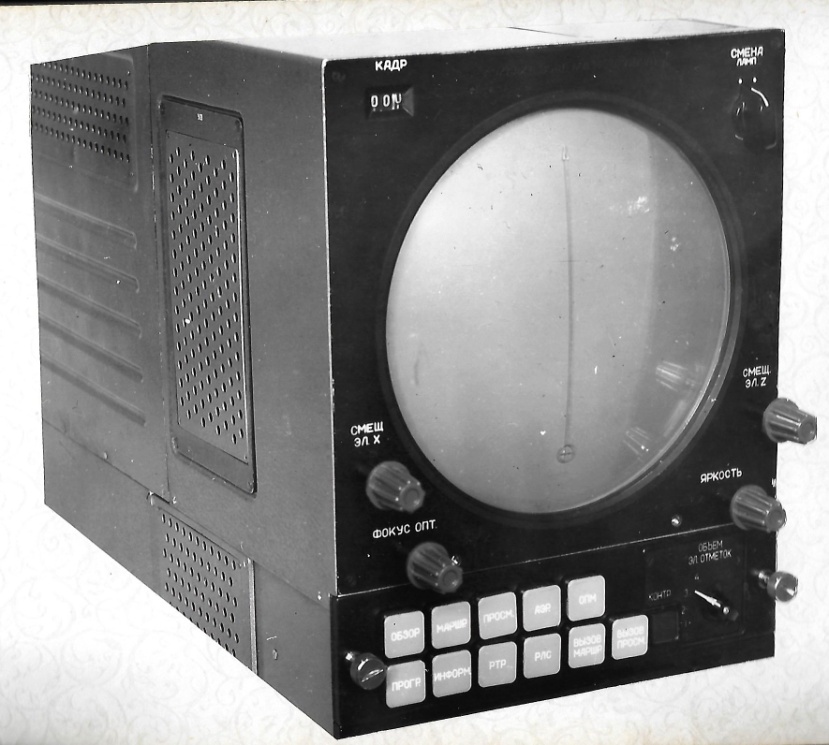

ИНО-2
